機器視覺檢測金屬表面平面度檢測

機器視覺在金屬平面度檢測中的應用是一項高精度、非接觸式的檢測技術,廣泛應用于工業制造(如汽車、航空航天、精密機械等領域)。以下是該技術的核心要點及實現方法:

1. 檢測原理

  • 平面度定義:平面度指被測表面相對于理想平面的偏差,通常以最大高度差或區域內的均方差(RMS)表示。

  • 非接觸式測量:通過光學設備(如相機、激光、結構光)獲取金屬表面三維數據,避免傳統接觸式測量(如千分表)的效率低和劃傷風險。

  • 關鍵技術:

    • 結構光投影:利用條紋光柵投影到金屬表面,通過相機捕捉變形條紋,計算表面高度變化。

    • 激光三角測量:激光線掃描表面,通過反射光點位移計算高度差。

    • 多目立體視覺:多臺相機從不同角度拍攝,通過視差生成三維點云。

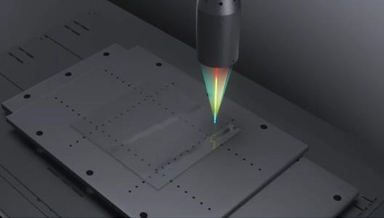

  • 微信截圖_20250224154437.png


2. 硬件選型

  • 相機:

    • 高分辨率工業相機(如500萬像素以上),確保細節捕捉。

    • 全局快門:避免運動模糊,適合動態檢測。

  • 光源:

    • 同軸光:減少金屬反光干擾。

    • 環形光/偏振光:均勻照明,抑制高反射。

  • 鏡頭:

    • 遠心鏡頭:消除透視誤差,適合高精度測量。

    • 高景深鏡頭:適應不同高度的表面。

  • 輔助設備:

    • 激光掃描儀(如線激光)、結構光投影儀。

    • 高精度位移傳感器(可選,用于校準)。


3. 軟件算法流程

  1. 圖像預處理:

    • 去噪(中值濾波、高斯濾波)。

    • 增強對比度(直方圖均衡化)。

    • 消除反光(偏振光處理或多光源融合)。

  2. 特征提?。?/p>

    • 邊緣檢測(Canny、Sobel算子)。

    • 點云生成(通過立體視覺或結構光解碼)。

  3. 平面度計算:

    • 基準平面擬合:使用最小二乘法或RANSAC算法擬合理想平面。

    • 偏差分析:計算每個點到基準平面的距離,統計最大值或均方根誤差(RMS)。

    • 可視化:生成高度分布熱圖或3D形貌圖。

  4. 判定與輸出:

    • 根據預設公差(如ISO 1101標準)判斷是否合格。

    • 輸出檢測報告(含平面度數值、NG/OK標識)。


4. 技術挑戰與解決方案

  • 金屬反光:

    • 使用偏振片或漫反射光源。

    • 多角度光照組合,消除鏡面反射。

  • 復雜表面:

    • 針對磨砂、鏡面等不同表面調整光源和算法。

    • 引入深度學習分割(如U-Net)排除非檢測區域干擾。

  • 高精度要求:

    • 亞微米級檢測需結合干涉儀或共聚焦傳感器。

    • 溫度補償(金屬熱脹冷縮影響)。

  • 實時性:

    • 優化算法(如GPU加速點云處理)。

    • 簡化數據量(如ROI區域檢測)。


5. 行業應用案例

  • 汽車制造:檢測發動機缸體、變速箱殼體的平面度。

  • 電子行業:半導體晶圓、散熱片的平整度檢測。

  • 航空航天:渦輪葉片、機身蒙皮的表面質量控制。

  • 金屬加工:鋼板軋制后的平面度在線監測。


6. 標準與規范

  • ISO 1101:幾何產品規范(GPS)中的平面度定義。

  • ASTM E2938:非接觸式表面測量的標準方法。

  • 企業內控標準:根據產品需求制定更嚴格的公差(如±0.05mm)。


7. 發展趨勢

  • 多傳感器融合:結合激光、視覺、觸覺傳感器提升魯棒性。

  • AI增強:利用深度學習處理復雜表面缺陷。

  • 在線檢測集成:與生產線同步,實現100%全檢。


通過合理選擇硬件和算法,機器視覺可高效完成金屬平面度檢測,顯著提升生產質量和自動化水平。實際應用中需根據具體場景(如檢測速度、精度、成本)優化方案。
